Suiveur solaire 1 axe

La première question à se poser : est-ce bien justifié de vouloir installer des panneaux photovoltaïques sur un support suiveur motorisé, étant donné le prix relativement bas de ces panneaux.

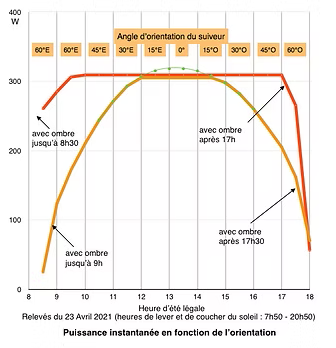

Pour vous aider à faire ce choix, le graphique ci-contre, vous montre la différence de production au cours d’une journée

Mesures effectuées le 23 avril 2021 région Châteaudun, avec 2 ensembles identiques composés de :
– 1 panneau Saronic 370 Wc Monocristallin (neuf)
– 1 micro-onduleur APS YC 600 (neuf)
– 1 compteur

Le suiveur est du type 1 axe motorisé, avec rotation de 15 degrés, à chaque changement d’heure.
Les 2 panneaux ont la même orientation entre 13 et 14 h.
Les relevés de puissance sont effectués toutes les 30 mn.

Constatations :
1) les micro-onduleurs APS YC 600 saturent à 307 W par voie.
2) productions de 8h30 à 18h = 2,3 kWh pour le panneau fixe, contre 2,9 kWh pour le panneau suiveur, soit 26% en plus.

Suiveur solaire

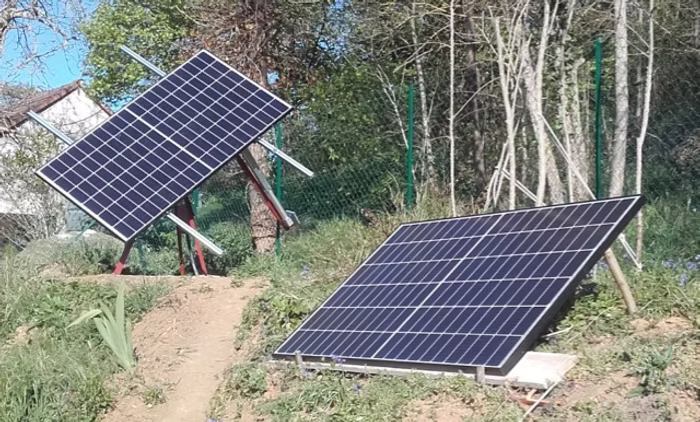

Panneaux solaires poses


Construction du suiveur solaire

J’ai retenu le dispositif suiveur à 1 axe motorisé, car plus simple à réaliser, et moins onéreux pour une production très peu inférieure à un dispositif avec 2 moteurs.

Le suiveur  oriente le panneau automatiquement, avec un Arduino,  d’Est en Ouest en fonction de l’heure, avec une horloge,  (le 2ème axe = élévation, étant positionné manuellement 4 fois par an pour être sensiblement parallèle à l’axe de la terre).

–  La nuit, le panneau est positionné sur « 12h » ( position qui offre le minimum de surface aux vents dominants)
–  De 7h à 19h, le panneau est orienté, à chaque changement d’heure , à une valeur prédéfinie , sauf si manque d’ensoleillement ==> pas de mouvement.  (l’orientation du support  est connue grâce à un potentiomètre solidaire de l’axe)
Le support est du type « trépied » réalisé principalement avec du « L » de 50x50x5 mm (1 barre de 6 m au total), visserie et axes en inox, bagues anti-friction pour les axes de rotation.
Le moteur, (vérin électrique de récupération !)  avec 700 mm de course (500 utilisés) SKF 24V, est alimenté en 12V CC.

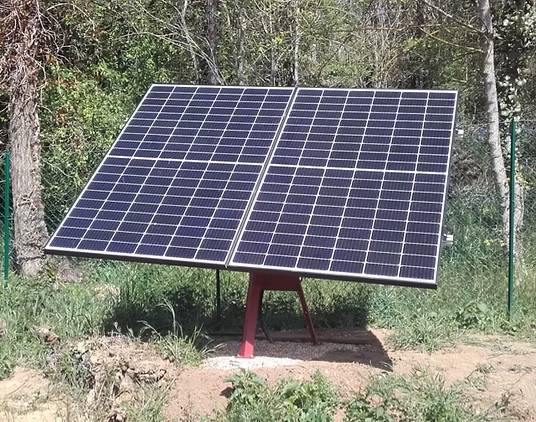

Construction suiveur

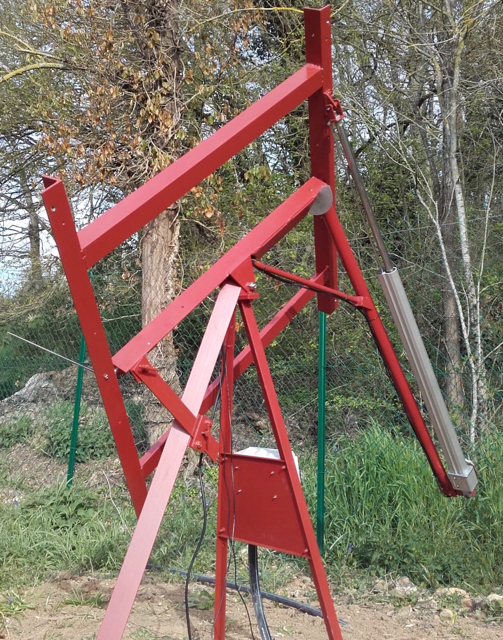

Suiveur solaire 2

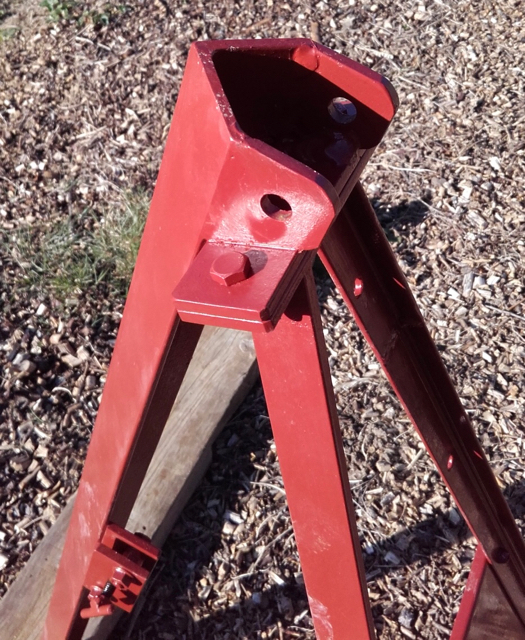

Suiveur solaire Axe H

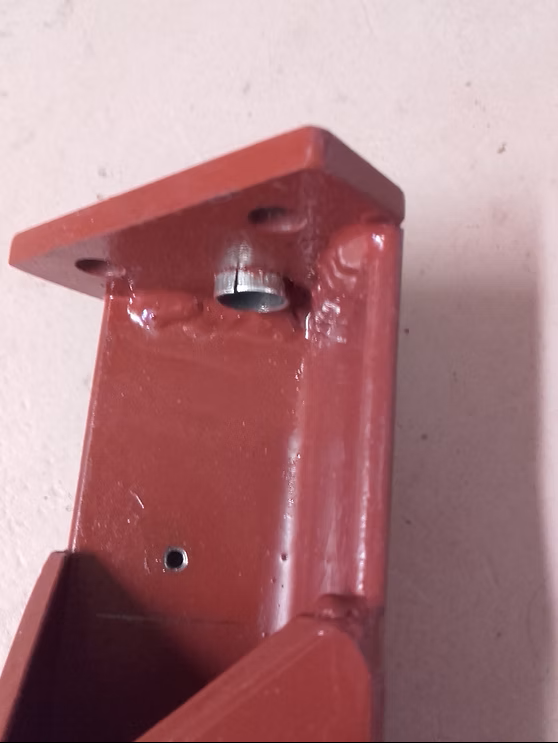

Bague anti friction

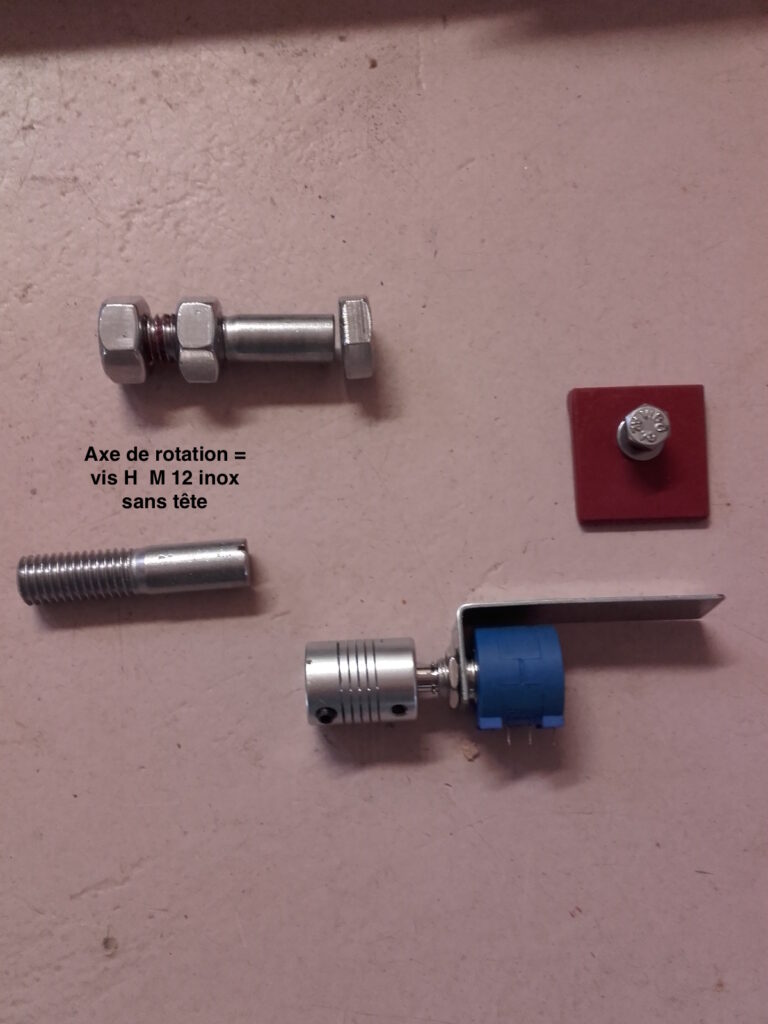

Suiveur solaire detail axes
Suiveur solaire detail axes

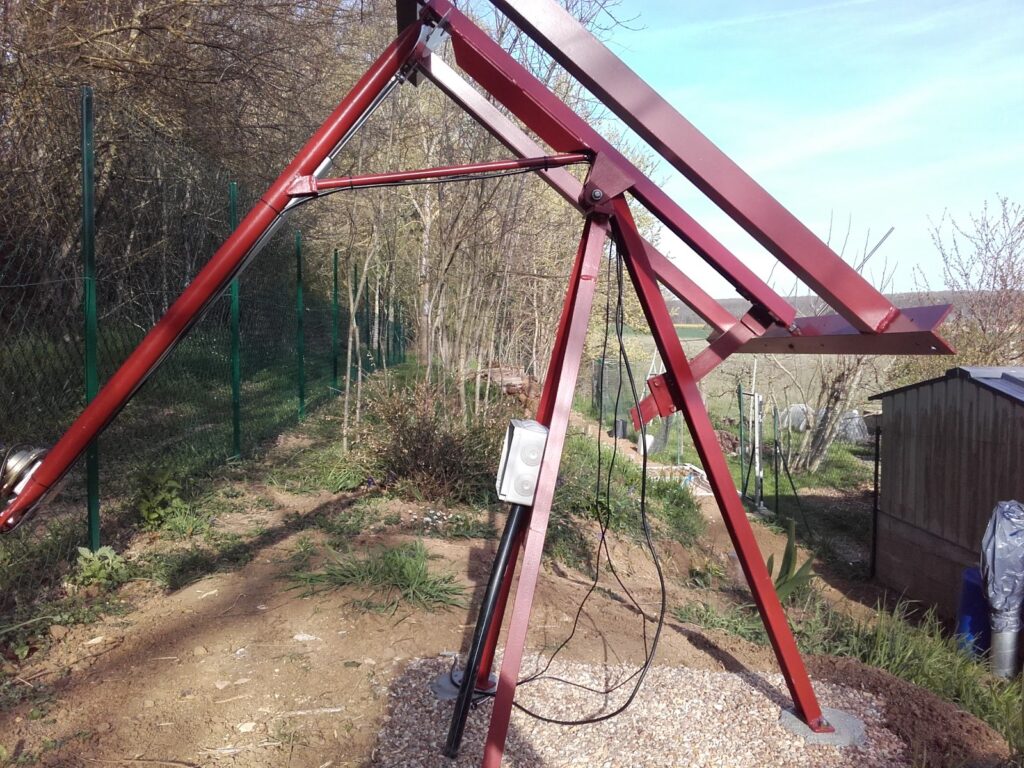

Suiveur solaire 3

Le circuit de commande comporte:

1 arduino pro-mini
1 « RTC »  DS 3231 (horloge)
1 afficheur LCD
1 pont en H BTS 7960 pour piloter le moteur
1 régulateur de tension (pour alimenter l’arduino en 5V à partir du 12V CC
1 LDR pour mesurer la luminosité + composants passifs

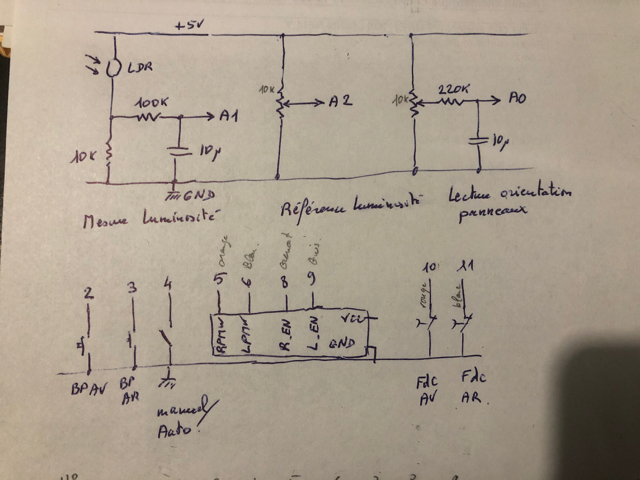

Suiveur solaire schema

Electonique suiveur
